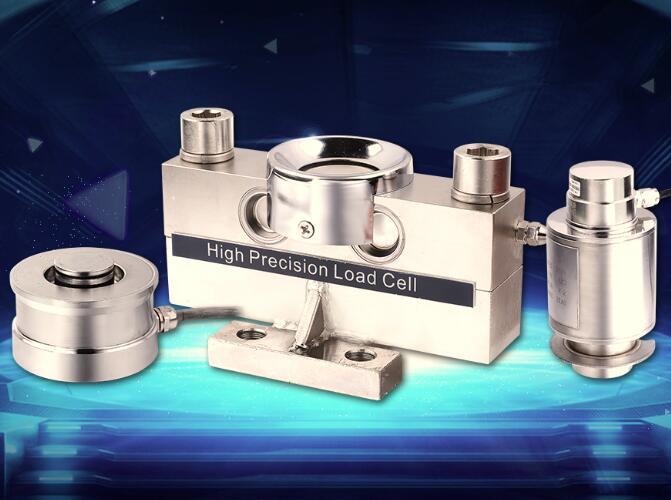

Was ist die Lastzelle?

Dehnungsmesselastzelle

Eine Lastzelle besteht normalerweise aus vier Dehnungsmessgeräten in einer Weizensteinbrückenkonfiguration . Lastzellen einer Dehnungsanzeige (Viertelbrücke) oder zwei Dehnungsmessgeräte (halbe Brücke) sind ebenfalls verfügbar. Der elektrische Signalausgang erfolgt typischerweise in der Größenordnung einiger Millivolt (MV) und erfordert eine Verstärkung durch einen Instrumentierungsverstärker, bevor er verwendet werden kann. Der Ausgang des Wandlers kann skaliert werden, um die auf den Wandler angewendete Kraft zu berechnen. Manchmal kann ein hochauflösendes ADC , typischerweise 24-Bit, direkt verwendet werden. STAIN-MEHRLAGE-Zellen sind in der Industrie am häufigsten. Diese Lastzellen sind besonders steif, haben sehr gute Resonanzwerte und haben in der Regel lange Lebenszyklen in der Anwendung. Lastzellen der Dehnungsmessstufe arbeiten nach dem Prinzip, dass der Dehnungsmesser (ein planarer Widerstand), wenn das Material der Lastzellen angemessen verformt. Die Verformung des Dehnungsmessers ändert ihren elektrischen Widerstand um eine Menge, die proportional zum Dehnung ist. Die Änderung des Widerstands des Dehnungsmessers liefert eine elektrische Wertänderung, die an der in der Lastzelle platzierten Last kalibriert wird.

Die Messgeräte selbst sind an einen Strahl oder ein strukturelles Mitglied gebunden, das beim Anbringen von Gewicht verformt. In den meisten Fällen werden vier Dehnungsmessgeräte verwendet, um maximale Empfindlichkeit und Temperaturkompensation zu erhalten. Zwei der Messgeräte sind in der Regel in Spannung als T1 und T2 dargestellt, und zwei in der Komprimierung können als C1 und C2 dargestellt werden und sind mit Kompensationsanpassungen verdrahtet. Die Lastzelle der Dehnungsmesswerte ist grundsätzlich eine Feder für die Dehnungsmessung optimiert. Messgeräte werden in Bereichen montiert, die die Kompression oder Spannung belasten. Wenn die Lastzelle Gewicht angewendet wird, verringern die Messgeräte C1 und C2 ihre Resistenz. Gleichzeitig werden die Messgeräte T1 und T2 gestreckt, um ihre Widerstände zu erhöhen. Die Änderung der Widerstände führt dazu, dass mehr Strom durch C1 und C2 fließt und weniger Strom durch T1 und T2 fließt. Somit ist eine Potentialdifferenz zwischen den Ausgangs- oder Signalleitungen der Lastzelle zu spüren. Die Messgeräte sind in einer Differentialbrücke montiert, um die Messgenauigkeit zu verbessern. Wenn das Gewicht angewendet wird, ändert der Stamm den elektrischen Widerstand der Messgeräte proportional zur Last. Andere Lastzellen verblassen in Dunkelheit, da die Belastungszellen der Dehnungsanzeige ihre Genauigkeit und ihre Einheitskosten weiter senken.

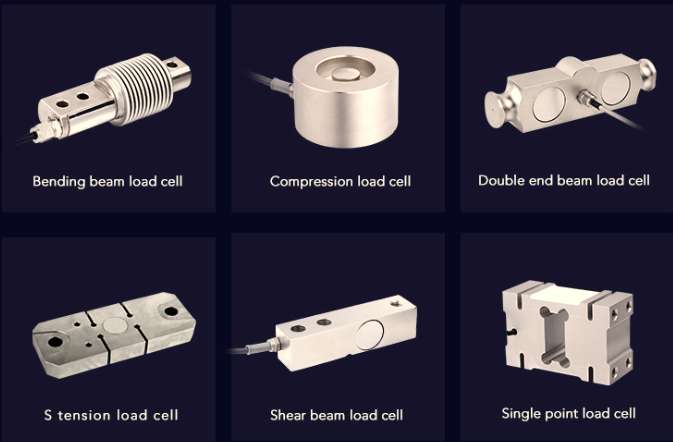

Gemeinsame Formen

Es gibt mehrere häufige Formen von Lastzellen:

• Scherstrahl, ein gerader Materialblock an einem Ende befestigt und auf dem anderen geladen

• Doppel-End-Scherstrahl, ein gerader Materialblock an beiden Enden und in der Mitte geladen

• Kompressionslastzelle, ein Materialblock, der an einem Punkt oder Bereich in der Kompression geladen ist

• Lastzelle vom Typ S-Typ, ein S-förmiger Materialblock, der sowohl in Kompression als auch in Spannung verwendet werden kann (Lastverbindungen und Spannungslastzellen sind nur für die Spannung ausgelegt)

• Seilklemmen, eine an einem Seil befestigte Baugruppe und misst seine Spannung. Seilklemmen sind aufgrund der einfachen Installation in Hebezeug-, Kran- und Aufzugsanwendungen beliebt. Sie müssen für einen großen Bereich von Lasten ausgelegt sein, einschließlich dynamischer Spitzenlasten, sodass deren Ausgang für die Nennlast tendenziell niedriger ist

• Lastpin , zum Erfassen von Lasten auf EG -Achsen verwendet
