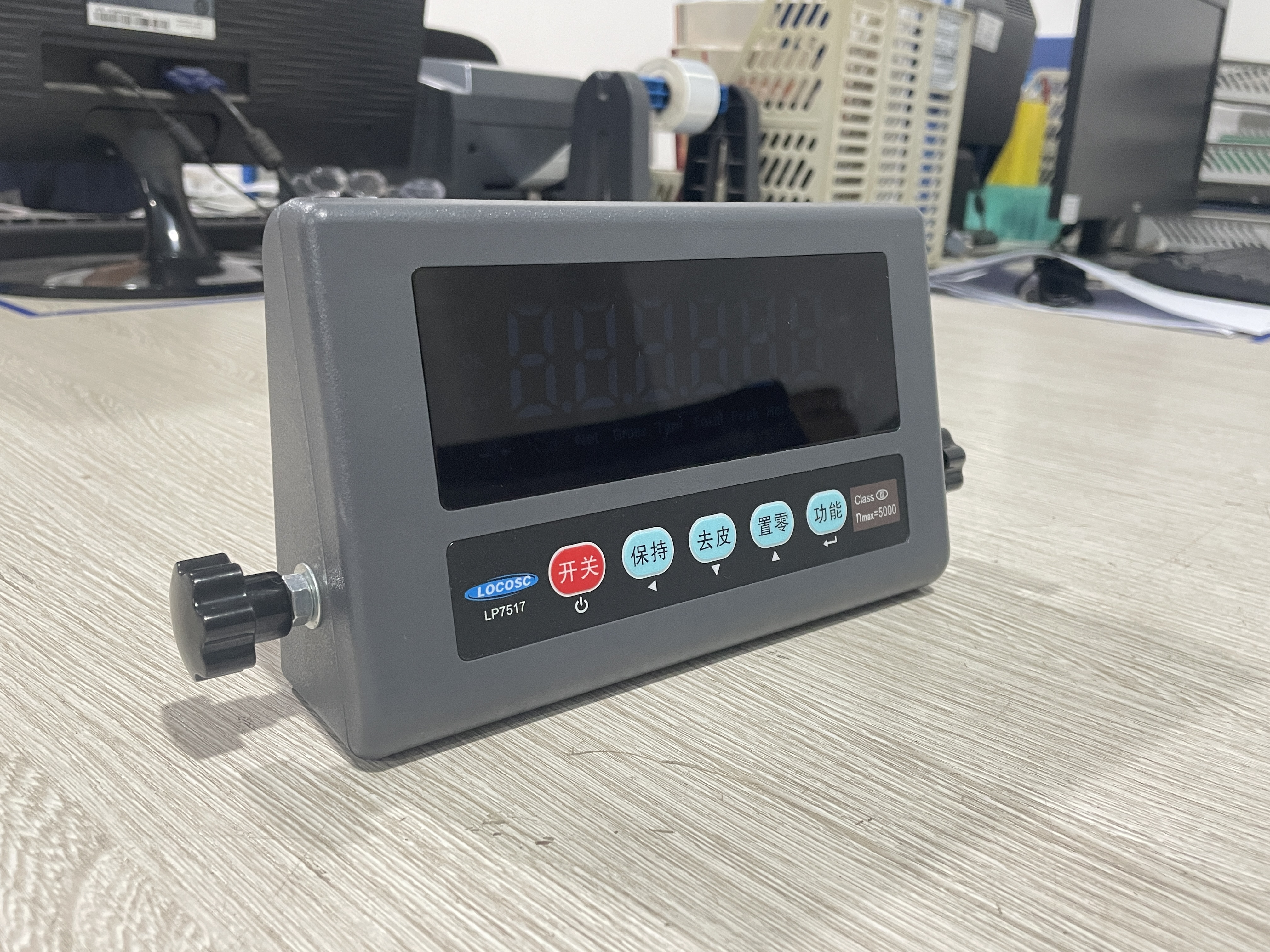

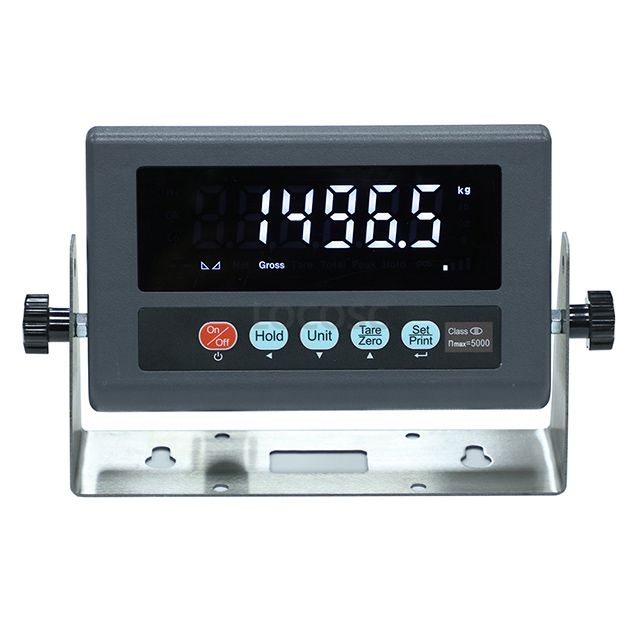

LP7517 Neues Design -Waage -Waage -Waage -Indikator

1: Hauptfunktion

》 Allgemeines Wiegen: Null / Tara》 Batteriekapazitätsanzeige

》 Peak Hold / Hold Function / Auto-Hold / Tierfunktion

》 Automatisch ausschalten und die Funktion des Sparfunktions betreiben

》 RS232-Funktion kann durch Echtzeituhr optional optional

2: Technischer Parameter

》 Stimulierspannung: +3.3 VDC》 A/D -Konvertierungsgeschwindigkeit: 10 SPs

》 Lastsignalbereich: -7 ~ 12,8 mV》 Gewichtseinheit: kg

》 Auflösung: 5000E》 Intervall: 1/2/5 / 10/20/50

》 Anzeige: LED》 Schlüssel: Ein/Aus -Hold Tare Zero Set

》 Lastkapazität: Sie können höchsten

》 Betriebstemperatur und Luftfeuchtigkeit: -10 ℃ ～+40 ℃; ≤ 85%relat

》 Eingebaute Stromversorgung 3,7 V/2AH Lithium-Akkulaufzeit von 25 Stunden

3: Installation und Kalibrierung

3.1 Verbindungsindikator mit Lastzelle

Es kann höchstens vier PCs 350 Ω -Lastzellen anschließen.

Sowohl vier als auch sechs Zeilenlastzellen sind in Ordnung. Zu machen

Es einfach, wir verwenden Quick Connector oder Standard

Stecker. Wie unten: Schnelle Anschlussverbindung

3.2 Kommunikation inter

Pin2 -------- TXD

Pin3 -------- rxd

Pin5 -------- GND
